La sicurezza degli impianti elettrici? Non è un dettaglio accessorio. Parliamo di una priorità che non ammette compromessi. Abitazione privata, attività commerciale, capannone industriale: cambia poco.
Senza un sistema di messa a terra che funzioni davvero, si mette a rischio l’incolumità delle persone. Il calcolo resistenza di terra è quell’operazione tecnica che molti snobbano, eppure determina se la protezione interverrà quando serve oppure rimarrà lì, inutile.
Verificare la conformità ai parametri legislativi non serve solo ad evitare multe salate: serve a prevenire folgorazioni, incendi, danni che nessuno vorrebbe mai vedere. Chi padroneggia questi principi non si limita a spuntare voci su una checklist burocratica.
Sa perfettamente che dietro ogni misurazione del valore resistenza di terra c’è la differenza tra vita e morte. In questa guida analizzeremo tutto ciò che conta davvero: fondamenti teorici, metodologie di misurazione più affidabili, equazioni matematiche, strategie concrete per migliorare le prestazioni dell’impianto.
Niente verrà lasciato al caso, niente che separi un lavoro raffazzonato da un’installazione fatta come si deve.
Cos’è la resistenza di terra e perché conta davvero
Iniziamo dalle basi. La resistenza di terra (sigla tecnica: RT) quantifica l’ostacolo che il terreno frappone al passaggio di corrente dal dispersore verso l’ambiente circostante.
L’unità di misura? Ohm. Indica quanto efficacemente il sistema riesce a scaricare nel suolo quelle correnti pericolose generate da un guasto elettrico.
Proviamo a visualizzare la situazione. Un elettrodomestico con isolamento compromesso. La corrente dispersa cerca disperatamente dove andare, vuole raggiungere la terra.
Con un valore della resistenza di terra corretto, quella corrente si scarica rapidamente nel suolo, l’interruttore differenziale se ne accorge immediatamente e interrompe tutto in frazioni di secondo. Ma se la resistenza è troppo elevata?
La protezione non interviene nei tempi giusti. E chi tocca quell’apparecchio? Rischia seriamente la pelle.
La funzione protettiva opera su più livelli simultanei, costruendo una rete di sicurezza stratificata. Primo livello: mantiene le masse metalliche normalmente non in tensione a un potenziale sicuro, impedendo che qualcuno possa ricevere una scossa semplicemente toccando due superfici metalliche insieme.
Secondo livello: assicura l’attivazione immediata delle protezioni automatiche quando qualcosa va male, interrompendo l’alimentazione prima del disastro. Chi ha assistito a un guasto elettrico gestito correttamente sa bene che la differenza tra un semplice “clic” del salvavita e un incidente tragico si gioca proprio su questi millisecondi.
Da cosa dipende questo benedetto valore? Fattori multipli, alcuni scontati, altri sorprendenti. La resistività del terreno gioca la parte del leone: un suolo umido ricco di sali conduce infinitamente meglio di uno sabbioso o roccioso.
La forma del dispersore conta parecchio, insieme alle dimensioni e alla profondità di installazione. Terreni ghiacciati? Praticamente isolanti perfetti.
Ecco perché il calcolo resistenza di terra richiede sempre un’analisi dettagliata delle caratteristiche geologiche specifiche, proprio come avviene per la vulnerabilità sismica degli edifici che considera le condizioni del suolo.
C’è pure la questione protezione contro i fulmini, spesso ignorata bellamente finché non arriva il primo colpo. Un impianto di terra efficiente rappresenta il punto terminale del percorso di scarica atmosferica, consentendo di disperdere correnti mostruose senza danneggiare nulla né mettere in pericolo nessuno.
Quanti edifici ogni anno vengono colpiti da fulmini con conseguenze catastrofiche? Spesso dietro c’è semplicemente un impianto di terra fatto male.
Valore della resistenza di terra: limiti normativi CEI 64-8
La CEI 64-8 non concede spazio a fantasie interpretative. Stabilisce con precisione chirurgica i limiti del valore resistenza di terra indispensabili per garantire sicurezza reale, non quella che esiste soltanto nei documenti.
Questi numeri nascono da studi ingegneristici approfonditi che correlano la resistenza dell’impianto con la corrente di intervento delle protezioni e con le tensioni massime che il corpo umano può sopportare senza danni irreversibili.
Per gli impianti protetti con interruttori differenziali, l’equazione di riferimento recita RT ≤ 50/IΔn, dove IΔn rappresenta la corrente differenziale nominale. Traduzione pratica?
In un’abitazione con differenziale da 30 mA, il valore teorico massimo ammissibile si spingerebbe fino a 1667 ohm. Sembra generoso, no? Eppure nessun installatore che si rispetti punta a questi valori limite.
La CEI 64-8 raccomanda infatti – e quando una norma “raccomanda” conviene davvero ascoltare – di mantenersi su valori decisamente più prudenti. Il riferimento pratico universalmente accettato si aggira sui 20 ohm o inferiore, garantendo margini di sicurezza robusti in qualsiasi condizione operativa.
Per installazioni industriali con macchinari delicati o ambienti ad alto rischio elettrico, gli obiettivi diventano ancora più severi: 10 ohm costituiscono frequentemente il tetto massimo accettabile.
Occhio alle differenze tra sistemi di distribuzione. Nei sistemi TT – dove l’impianto di terra dell’utente rimane separato da quello del distributore elettrico – la resistenza assume un’importanza ancora superiore.
Il valore della resistenza di terra deve coordinarsi perfettamente con le caratteristiche dei differenziali installati, formando un sistema integrato di protezione che funzioni come meccanismo unico.
Chiariamo una cosa fondamentale: i limiti normativi rappresentano soglie invalicabili, non obiettivi da centrare con precisione maniacale. Un progettista competente punta sempre al valore più basso ottenibile, compatibilmente con le condizioni geologiche locali e i vincoli economici.
Perché accontentarsi di 20 ohm quando se ne possono raggiungere 10? Valori inferiori garantiscono maggiore sicurezza, stabilità dell’impianto nel tempo e minore sensibilità alle variazioni stagionali della resistività del terreno, che oscillano parecchio tra estate e inverno.
La verifica periodica? Obbligatoria, non opzionale. Le misurazioni vanno condotte con strumentazione certificata e da personale qualificato, documentando tutto su un registro dedicato.
Questo consente di monitorare l’evoluzione delle caratteristiche dell’impianto e intervenire prontamente se qualcosa degrada.
Formule e metodi per il calcolo della resistenza di terra
Il calcolo resistenza di terra poggia su relazioni matematiche che collegano le caratteristiche fisiche del dispersore con la resistività del terreno. Comprenderle a fondo significa poter dimensionare correttamente l’impianto già durante la progettazione, evitando sorprese sgradevoli in fase di collaudo e risparmiando interventi correttivi dispendiosi.
Per un dispersore verticale singolo – il classico picchetto cilindrico piantato nel terreno – la formula basilare recita RT = (ρ/2πL) × ln(4L/d). Qui ρ indica la resistività del terreno in ohm per metro, L la lunghezza del picchetto, d il diametro.
Cosa ci rivela questa equazione? Concetto chiaro: più lungo è il dispersore, più bassa risulta la resistenza. E più conduttivo è il terreno (ρ ridotto), meglio funziona l’insieme.
I dispersori orizzontali seguono una logica differente. La formula si trasforma in RT = (ρ/πL) × ln(2L²/a×h), dove L rappresenta la lunghezza complessiva del conduttore, a la sua sezione trasversale, h la profondità di interramento.
Questa configurazione funziona particolarmente bene in terreni con buona conducibilità superficiale o quando ostacoli rocciosi impediscono l’utilizzo di dispersori verticali profondi.
Il Metodo di Wenner costituisce lo standard per determinare sperimentalmente la resistività del terreno – parametro assolutamente indispensabile per qualsiasi calcolo resistenza di terra serio.
Si posizionano quattro picchetti allineati alla medesima distanza, si inietta corrente tra quelli esterni, si rileva la tensione tra quelli interni. La formula finale? ρ = 2πaR, dove a è la distanza tra i picchetti e R il rapporto tensione/corrente misurato. Semplice ed efficace.
Quando si collegano più dispersori in parallelo – situazione tipica negli impianti complessi – il valore della resistenza di terra complessivo non segue la banale somma algebrica delle resistenze individuali.
Entrano in gioco fenomeni di mutua interferenza tra dispersori che riducono l’efficacia del parallelo. Distanziarli adeguatamente diventa cruciale per sfruttare davvero il beneficio teorico del collegamento multiplo.
Oggi esistono software specializzati che implementano metodi agli elementi finiti per simulare configurazioni complesse in terreni stratificati o disomogenei. Permettono di ottimizzare il progetto virtualmente prima di smuovere anche solo un metro cubo di terra, riducendo drasticamente tempi e costi di realizzazione.
Chi ancora progetta “a sensazione” sta perdendo un’opportunità enorme.
Un avvertimento fondamentale: tutte queste formule forniscono valori teorici che necessitano assolutamente di verifica sperimentale dopo la realizzazione. La variabilità delle caratteristiche geologiche reali, manufatti interrati imprevisti, condizioni di umidità fluttuanti e altri fattori locali possono far divergere sensibilmente il valore resistenza di terra misurato da quello calcolato in ufficio.
La teoria guida, la pratica conferma oppure smentisce brutalmente.

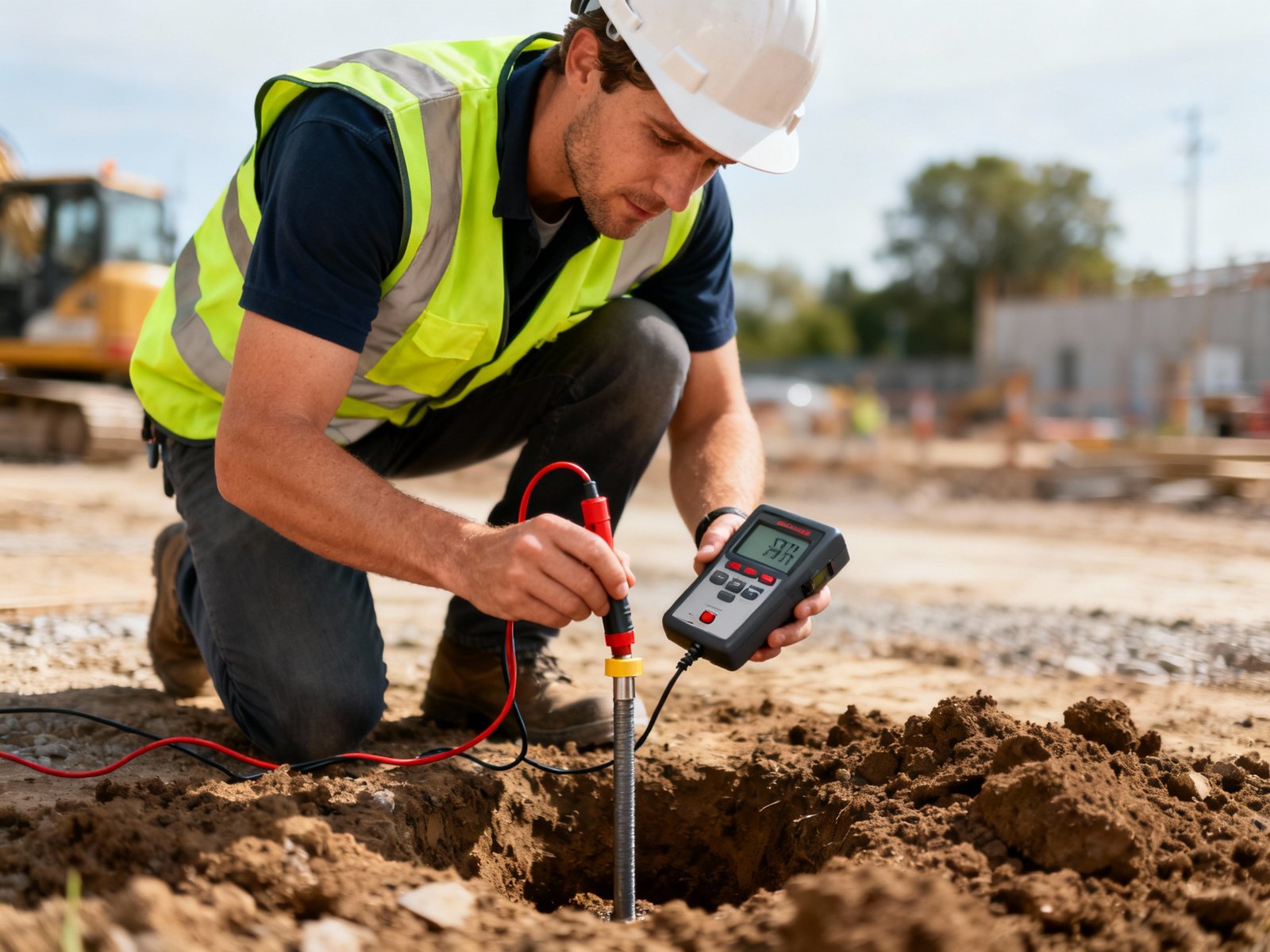

Come misurare la resistenza di terra: tecniche e strumenti
Misurare con precisione la resistenza di terra non è roba da improvvisare con attrezzatura casuale. Richiede tecniche specifiche, strumentazione adeguata e competenza nell’interpretazione dei risultati.
Esistono approcci diversi, ciascuno con pregi e limiti che è fondamentale conoscere.
La tecnica volt-amperometrica con picchetti rimane il metodo classico, collaudato da decenni di applicazione professionale. Il principio? Si utilizzano due picchetti ausiliari posizionati a distanze precise dal dispersore da verificare.
Si inietta corrente nota tra dispersore e primo picchetto ausiliario, si rileva la tensione tra dispersore e secondo picchetto. Il rapporto tensione/corrente fornisce direttamente la resistenza cercata. Semplice sulla carta, delicato nella pratica.
Il posizionamento dei picchetti ausiliari determina se la misurazione sarà attendibile o totalmente inutile. Regola generale: primo picchetto (chiusura circuito corrente) a distanza minima pari a dieci volte la dimensione massima del dispersore; secondo picchetto (misura potenziale) posizionato al 62% circa di questa distanza.
Questa configurazione geometrica minimizza gli errori dovuti alla sovrapposizione delle zone di influenza elettrica. Sembra complicato? Lo è, senza esperienza adeguata.
Per effettuare il calcolo resistenza di terra tramite misurazione diretta serve un terra-ohmmetro o tellurometro. Questi strumenti integrano generatore di corrente alternata a frequenza controllata e circuiti di misura dedicati, semplificando enormemente l’operazione rispetto all’uso di apparecchiature separate.
I modelli avanzati compensano automaticamente errori dovuti alle resistenze di contatto dei picchetti e alle correnti vaganti nel terreno – disturbi che possono falsare completamente una misurazione condotta con strumentazione scadente.
Esiste un’alternativa interessante quando piantare picchetti risulta impossibile: la pinza amperometrica per resistenza di terra. Funziona esclusivamente con impianti dotati di anello di terra chiuso, sfruttando il principio dell’induzione elettromagnetica.
Si posiziona la pinza attorno al conduttore di terra, lo strumento inietta corrente e misura contemporaneamente tensione indotta, calcolando automaticamente la resistenza. Rapido, pratico, ma applicabile solo in configurazioni specifiche.
Molti si chiedono se basti un normale tester. La risposta è netta: assolutamente no. I comuni multimetri utilizzano correnti continue di bassa intensità, inadatte a superare le resistenze di polarizzazione che si formano all’interfaccia dispersore-terreno.
Serve strumentazione progettata specificamente per questa applicazione, non esistono scorciatoie affidabili.
Le condizioni ambientali influenzano pesantemente le misurazioni del valore della resistenza di terra. La resistività del terreno varia drasticamente con umidità e temperatura: misurazioni dopo giornate piovose forniranno valori ottimisticamente bassi rispetto a quelle condotte durante periodi di siccità estiva.
Le verifiche periodiche andrebbero quindi effettuate nelle condizioni più sfavorevoli possibili, rappresentative dello scenario peggiore che l’impianto potrebbe affrontare, seguendo approcci simili a quelli utilizzati nei rilievi fonometrici e di vibrazioni.
Come abbassare un valore di resistenza di terra troppo elevato
Quando le misurazioni rivelano un valore resistenza di terra oltre i limiti normativi – oppure semplicemente insoddisfacente per le esigenze specifiche dell’installazione – bisogna intervenire.
Le strategie disponibili variano per complessità, costo ed efficacia concreta. Scegliere l’approccio ottimale richiede analisi attenta delle condizioni specifiche del sito.
Soluzione più immediata? Aggiungere dispersori in parallelo al sistema esistente. Installare picchetti aggiuntivi riduce la resistenza complessiva sfruttando il principio del collegamento parallelo.
Attenzione però: vanno distanziati adeguatamente, altrimenti le zone di dispersione si sovrappongono e l’efficacia crolla miseramente. Distanza minima consigliata? Almeno pari alla lunghezza dei dispersori stessi, meglio se superiore.
Incrementare le dimensioni dei dispersori esistenti rappresenta un’altra strada percorribile. Sostituire picchetti da 2-3 metri con elementi da 4-6 metri consente di raggiungere strati geologici più profondi, spesso caratterizzati da conducibilità migliore grazie all’umidità costante.
Scavare più fondo costa di più, certo, ma i risultati possono essere sorprendenti, specialmente in terreni stratificati con composizione variabile in profondità.
I trattamenti chimici del terreno funzionano bene quando il problema nasce dall’elevata resistività del suolo circostante. Si aggiungono sostanze che migliorano la conducibilità elettrica: sali igroscopici, bentonite, prodotti commerciali specifici.
I sali assorbono umidità dall’aria mantenendo il terreno più conduttivo, la bentonite crea una matrice stabile a bassa resistività. Soluzione efficace? Sì, ma temporanea.
Ecco il tallone d’Achille dei trattamenti chimici: richiedono manutenzione periodica. Le piogge dilavano progressivamente le sostanze aggiunte, riducendone l’efficacia nel tempo.
In terreni molto sabbiosi o ghiaiosi, dove la ritenzione idrica è scarsa, l’effetto può durare davvero poco. In questi casi, soluzioni strutturali come l’aumento del numero di dispersori risultano più affidabili a lungo termine, anche se inizialmente più costose.
I dispersori a bassissima resistenza (LER – Low Earth Resistance) rappresentano l’evoluzione tecnologica più recente. Combinano geometrie ottimizzate con composti conduttivi speciali che creano un’interfaccia elettrochimica stabile tra dispersore e terreno, riducendo drasticamente la resistenza di contatto.
Mantengono prestazioni costanti anche in condizioni ambientali difficili. Costano parecchio, questo è innegabile, ma in situazioni problematiche fanno la differenza tra successo e fallimento del progetto.
In contesti urbani densamente edificati, sfruttare elementi metallici esistenti come dispersori naturali può risolvere problemi apparentemente insormontabili. Le fondazioni armate in calcestruzzo armato, collegate correttamente all’impianto di terra mediante morsetti appropriati, offrono superfici di dispersione enormi che garantiscono valori eccellenti.
Tubazioni metalliche interrate? Ottimo contributo, purché non trasportino gas per ovvie ragioni di sicurezza.
Rischi e conseguenze di una resistenza di terra inadeguata
Cosa succede quando la resistenza di terra è troppo alta? Le conseguenze investono sia la sicurezza delle persone sia l’integrità delle apparecchiature.
Comprendere questi rischi aiuta ad apprezzare perché mantenere un valore resistenza di terra adeguato non sia un capriccio normativo ma una necessità assoluta.
Rischio numero uno: folgorazione. Scenario tipico: guasto di isolamento in un elettrodomestico, resistenza di terra eccessiva. Le masse metalliche normalmente isolate assumono potenziali pericolosi.
Una persona tocca contemporaneamente l’apparecchiatura guasta e un elemento a potenziale diverso? Attraversata da corrente potenzialmente letale. Semplice, terrificante, evitabilissimo con un impianto fatto a regola d’arte.
La normativa stabilisce che il valore massimo di tensione tra fase e terra in un impianto domestico non dovrebbe superare 230V in condizioni normali. Ma durante un guasto con resistenza inadeguata?
Le tensioni di contatto schizzano verso valori pericolosamente vicini alla tensione di alimentazione, superando abbondantemente i 50V in corrente alternata – soglia oltre la quale il corpo umano rischia danni seri o morte.
Secondo rischio critico: mancato intervento delle protezioni. Differenziali e magnetotermici funzionano correttamente solo se la corrente di guasto trova un percorso efficiente verso terra. Resistenza eccessiva? La corrente risulta insufficiente per far scattare le protezioni nei tempi prescritti.
L’impianto rimane in condizioni pericolose per secondi o minuti interi. Quanto basta per trasformare un incidente evitabile in tragedia.
Le apparecchiature elettroniche sensibili soffrono tremendamente di un valore della resistenza di terra inadeguato. I disturbi elettromagnetici non vengono dissipati efficacemente, causando malfunzionamenti casuali, reset improvvisi, corruzione dati, degrado accelerato dei componenti.
Sistemi informatici, apparecchiature medicali, strumentazione di controllo industriale – tutti estremamente vulnerabili a questi problemi. Chi ha passato notti insonni cercando di capire perché un sistema si comportasse in modo imprevedibile sa quanto possa costare in termini di tempo e frustrazione.
L’anello di terra – o impedenza totale del percorso di guasto – rappresenta l’impedenza complessiva che la corrente deve attraversare dalla fase guasta attraverso dispersore, terreno, dispersore di cabina, ritorno via neutro.
Resistenza di terra elevata? Impedenza totale aumenta, corrente di guasto diminuisce, protezioni non scattano. La misurazione dell’impedenza d’anello costituisce quindi un test fondamentale per verificare l’efficacia reale del sistema di protezione, non solo la conformità formale alle carte.
La sezione minima del conduttore di protezione (PE) segue regole precise stabilite dalla CEI 64-8: per conduttori di fase fino a 16 mm², il PE deve avere sezione identica; oltre, si applicano rapporti specifici.
Questo dimensionamento garantisce un percorso a bassa impedenza per le correnti di guasto. Ma se la resistenza di terra a valle è eccessiva? Tutto il dimensionamento accurato del conduttore diventa completamente inutile.
E poi c’è la protezione contro i fulmini, spesso sottovalutata fino al primo incidente. Le scariche atmosferiche richiedono un percorso di dispersione estremamente efficiente.
Un impianto di terra insufficiente può causare formazione di archi elettrici interni, inneschi di incendio, distruzione di apparecchiature, pericolo diretto per le persone. Quanti edifici vengono colpiti ogni anno con conseguenze devastanti evitabili con un impianto adeguato?
Comprendere a fondo il calcolo resistenza di terra e la sua importanza nella sicurezza elettrica non è cultura opzionale per chi lavora nel settore. Progettare, installare o manutentare impianti elettrici senza questa competenza significa operare alla cieca.
Il rispetto dei valori normativi, la verifica periodica mediante misurazioni accurate, l’adozione di soluzioni tecniche appropriate quando necessario – questi costituiscono gli elementi essenziali per garantire impianti sicuri, affidabili, conformi.
La resistenza di terra non è un parametro tecnico da misurare durante il collaudo e poi dimenticare. È un elemento vitale che richiede attenzione costante.
Le variazioni ambientali, l’invecchiamento dei materiali, le modifiche impiantistiche possono alterare le caratteristiche originarie, rendendo indispensabili controlli regolari e interventi correttivi tempestivi, con la stessa attenzione che si dedica alla consulenza sicurezza annuale.
Investire nella realizzazione di un impianto di terra adeguato fin dall’origine – e nella sua manutenzione nel tempo – significa proteggere concretamente vite umane e patrimoni, trasformando un obbligo normativo in scelta consapevole di responsabilità professionale e civile.
