Garantire la sicurezza elettrica all’interno di abitazioni, poli industriali o cantieri in attività non si riduce mai a una semplice spunta su una lista di doveri burocratici; è un imperativo categorico che non ammette leggerezze. Spesso, persino agli addetti ai lavori capita di nutrire qualche dubbio su come gestire quegli elementi conduttori che, pur non facendo parte dell’impianto elettrico vero e proprio, rischiano di trasformarsi in insidiosi veicoli di pericolo.
In questo contesto, la messa a terra strutture metalliche agisce come una linea di difesa fondamentale, indispensabile per prevenire il rischio di folgorazione e tutelare l’incolumità delle persone. Saper distinguere con certezza quando una trave d’acciaio, un ponteggio o una tubatura rappresentino una minaccia concreta è il punto di partenza per realizzare un sistema di protezione che funzioni davvero.
In questa analisi tecnica, esploreremo le normative valide per il 2025, chiarendo la distinzione tra masse e masse estranee per illuminare obblighi e procedure corrette.
Quando una struttura metallica va considerata massa estranea?
Circola spesso la convinzione, tanto diffusa quanto inesatta, che qualsiasi oggetto metallico presente in un ambiente debba essere collegato a terra per principio. La realtà fisica e normativa ci impone invece un approccio più analitico: è fondamentale chiedersi quando mettere a terra una struttura metallica e quando tale struttura deve essere considerata una massa estranea da collegare all’impianto di terra?
Per sciogliere questo dubbio, occorre concentrarsi sulla definizione tecnica di “massa estranea”. Una struttura metallica rientra in questa categoria soltanto se, pur essendo esterna all’impianto elettrico, possiede la capacità di introdurre nel locale il potenziale di terra o un altro potenziale pericoloso.
Traducendo il concetto nella pratica, se un elemento metallico — come ad esempio una conduttura idrica, del gas o le ferriature del cemento armato — mostra verso terra una resistenza inferiore a una soglia limite (solitamente 1000 Ohm negli ambienti ordinari), diventa un potenziale conduttore letale in caso di guasto. Qui sorge spontanea una domanda sulla sicurezza: Cosa succede se non si ha la messa a terra della struttura metallica in caso di guasto o scarica atmosferica?
La conseguenza è che, mancando un collegamento adeguato, chiunque toccasse quella struttura in tensione, avendo i piedi a terra o toccando un’altra massa, subirebbe uno shock elettrico per contatto indiretto. Proprio per questo la verifica strumentale non è facoltativa, ma rappresenta l’unico metodo per stabilire se integrare l’elemento nei corretti collegamenti dell’impianto elettrico e garantire così l’equipotenzialità del sistema.
Normativa di riferimento: cosa stabilisce la norma CEI 64-8
Per i professionisti che operano in Italia, il punto fermo per la progettazione sicura resta indubbiamente la Norma CEI 64-8. Viene naturale chiedersi: Quali sono le normative CEI per gli impianti di messa a terra e quali requisiti definiscono per la connessione di strutture metalliche?
Il testo della norma parla chiaro: tutte le masse estranee che entrano nell’edificio devono essere vincolate al nodo principale di terra mediante i collegamenti equipotenziali principali (EQP). L’obiettivo è portare ogni parte conduttrice accessibile allo stesso potenziale del terreno, eliminando quelle differenze di tensione che generano il rischio.
Un’incertezza tecnica che emerge spesso in cantiere riguarda il dimensionamento: che sezione deve avere il cavo di terra utilizzato per collegare la struttura metallica al dispersore? La regola generale stabilisce che la sezione dei conduttori equipotenziali principali non debba mai essere inferiore alla metà della sezione del conduttore di protezione (PE) più grande dell’impianto, restando comunque in un range tra un minimo di 6 mm² e un massimo obbligatorio di 25 mm² in rame.
Naturalmente, l’installazione perde efficacia se non è supportata da specifiche prove elettriche che ne certifichino la continuità e la resistenza. La norma non concede sconti: un collegamento troppo sottile rischierebbe di fondere proprio nell’istante critico di un cortocircuito, rendendo vana l’intera strategia difensiva.

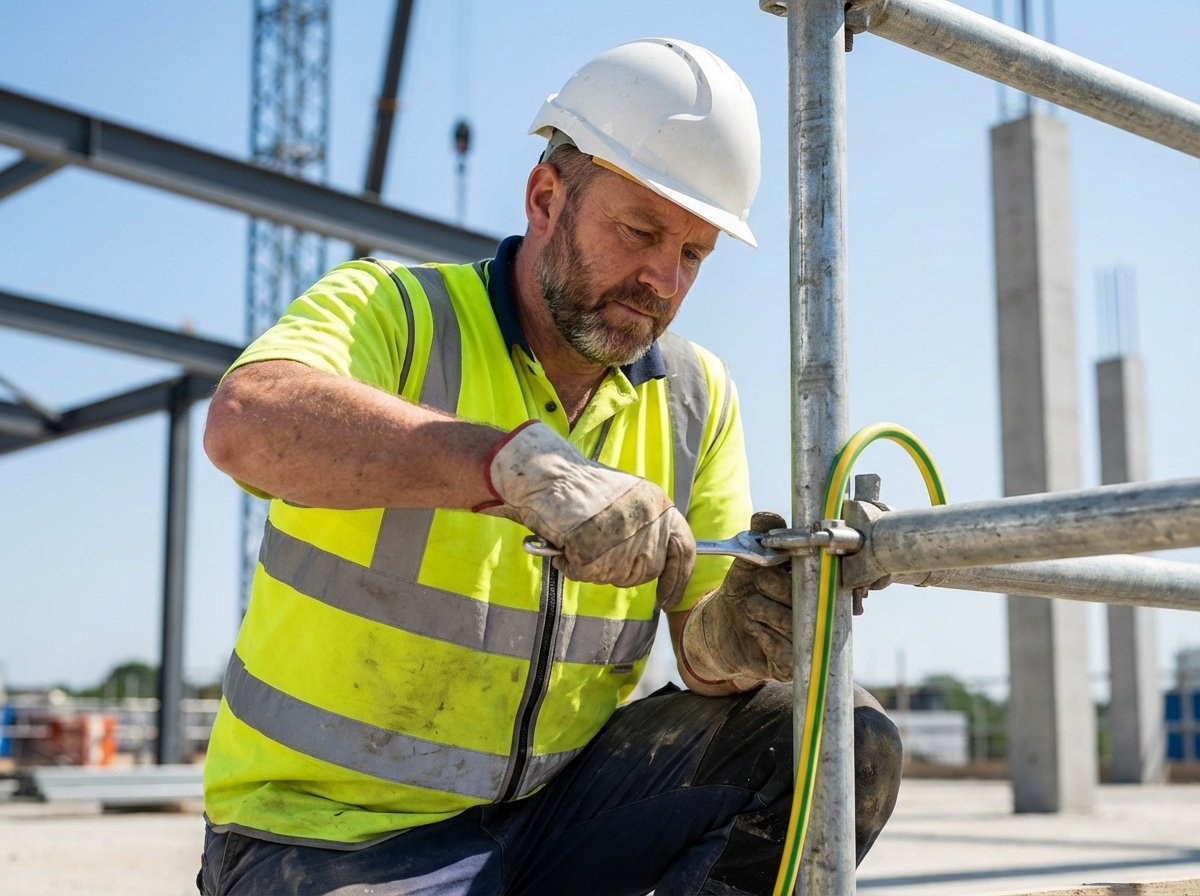

Messa a terra dei ponteggi: obblighi e sicurezza in cantiere
Sui cantieri edili, luoghi per natura dinamici e complessi, la corretta messa a terra strutture metalliche assume una rilevanza cruciale, specialmente quando si parla di impalcature e ponteggi. Nello specifico, A cosa serve l’impianto di messa a terra in relazione alla protezione delle strutture metalliche di un edificio o di un cantiere?
La sua funzione è doppia: proteggere i lavoratori dalle scariche atmosferiche dirette e dai contatti indiretti che potrebbero scaturire da guasti alle attrezzature elettriche montate sulla struttura. Tuttavia, è bene ricordare che non tutti i ponteggi necessitano dello stesso intervento.
Per operare correttamente, bisogna domandarsi: Quando un ponteggio metallico deve essere collegato a terra e quali sono le normative (ad esempio, CEI 64-8, Testo Unico Sicurezza) che lo impongono? Facendo riferimento al D.Lgs 81/08 e alla norma CEI 64-8, l’obbligo scatta se il ponteggio agisce come massa (perché sostiene apparecchi di classe I non a doppio isolamento) o se si configura come massa estranea.
Inoltre, il collegamento diventa imperativo se il calcolo delle probabilità indica che la struttura, pur essendo autoprotetta, necessita di una via di fuga verso terra per le fulminazioni. In questo scenario, la verifica periodica del ponteggio è un atto di responsabilità imprescindibile per accertarsi che l’usura o le modifiche al cantiere non abbiano intaccato la sicurezza nel corso del tempo.
Collegamento equipotenziale e nodo collettore di terra
Il vero cuore di un sistema di protezione efficace batte nel concetto di collegamento equipotenziale, ovvero la connessione fisica di tutte le masse e le masse estranee verso un unico centro di raccolta. Spesso ci si interroga: Dove collegare il conduttore di messa a terra (filo di terra) per connettere la struttura al quadro elettrico o al collettore principale?
Il punto di incontro è il cosiddetto “nodo” o collettore di terra. È qui che convergono i conduttori di protezione (PE) che arrivano dalle prese e dagli utilizzatori, unendosi ai conduttori equipotenziali (EQP) provenienti dalle parti strutturali dell’edificio, come tubazioni e armature.
Per completare il quadro della sicurezza, occorre comprendere A cosa si collega la messa a terra in definitiva per ottenere il valore di resistenza richiesto? Tutti questi conduttori finiscono nel collettore principale di terra, a sua volta connesso ai dispersori interrati tramite il conduttore di terra. Questo schema a stella garantisce che, in presenza di un guasto, la corrente trovi una strada privilegiata verso il terreno, facendo scattare le protezioni (i differenziali) anziché attraversare il corpo umano.
L’equipotenzialità è la chiave di volta: toccando due oggetti metallici collegati allo stesso nodo, la differenza di potenziale è praticamente nulla, azzerando il rischio di scossa.
Il ruolo del dispersore per garantire la corretta resistenza
Neppure il miglior sistema di collegamenti interni può funzionare se la messa a terra strutture metalliche non riesce a dissipare l’energia nel sottosuolo. La domanda cruciale è: Cosa deve possedere l’impianto di messa a terra per essere efficace e a norma per proteggere le masse estranee?
La risposta sta in una resistenza di terra coordinata perfettamente con i dispositivi di interruzione automatica, cioè gli interruttori differenziali. Più bassa è la resistenza di terra, più sicuro e immediato sarà l’intervento delle protezioni.
Per ottenere valori di resistenza adeguati, si ricorre a diverse configurazioni di elettrodi. L’uso di un dispersore di terra a piastra o a picchetto, ben dimensionato e infisso in un terreno con buona conduttività, risulta determinante. È essenziale che il dispersore sia costruito con materiali resistenti alla corrosione, come rame o acciaio zincato a caldo, e posizionato a una profondità tale da evitare gli effetti del gelo o l’essiccamento del suolo; fattori che, aumentando la resistenza, potrebbero compromettere la sicurezza di tutte le strutture metalliche collegate.
Verifiche periodiche e manutenzione dell’impianto di terra
Installare un impianto a regola d’arte è solo il primo passo; mantenerlo efficiente nel tempo è la vera sfida. Molti si chiedono: Quando è obbligatoria la verifica di efficacia della messa a terra delle strutture metalliche in ambienti lavorativi o condomini?
Il DPR 462/01 non lascia spazio a interpretazioni, imponendo verifiche periodiche obbligatorie per tutti i luoghi di lavoro. La frequenza è biennale per i cantieri e gli ambienti a maggior rischio di incendio, mentre passa a quinquennale per gli ambienti ordinari.
Tali ispezioni non sono semplici formalità. Il degrado dei materiali, la corrosione invisibile dei dispersori o il distacco accidentale di un cavo equipotenziale possono trasformare una struttura metallica in un pericolo silenzioso.
Una rigorosa verifica della messa a terra secondo il DPR 462/01 deve essere eseguita esclusivamente da organismi abilitati, in grado di controllare la continuità dei conduttori e misurare la resistenza di terra globale. Solo una manutenzione costante e verifiche certificate possono garantire che la messa a terra strutture metalliche continui a svolgere il suo compito vitale di salvaguardia.
Conclusione
La messa a terra strutture metalliche rappresenta molto più di un semplice obbligo di legge; è un pilastro insostituibile nella cultura della sicurezza per edifici e luoghi di lavoro. Che si tratti di valutare una massa estranea, di applicare la norma CEI 64-8 o di mettere in sicurezza un ponteggio, la competenza tecnica e il rigore nelle procedure restano fondamentali.
L’obiettivo finale non cambia: la protezione della vita umana. Un impianto ben progettato, sostenuto da un solido sistema equipotenziale e sottoposto a controlli regolari, è l’unica via percorribile per assicurare un ambiente sicuro e pienamente conforme alle normative vigenti.
