La sicurezza di un impianto elettrico nasce da una messa a terra fatta come si deve, altrimenti che protezione sarebbe? Capire cos’è il collettore di terra, come si connette ai vari elementi e quali valori controllare evita equivoci pericolosi e rogne superflue, giusto? In questa guida pratica si passano al setaccio funzioni, posizionamento e installazione del nodo equipotenziale, il dimensionamento del conduttore di protezione e le regole dei collegamenti equipotenziali, fino alla verifica della resistenza di terra: serve altro per avere il quadro completo dell’impianto di messa a terra? L’obiettivo è limpido: continuità dei collegamenti, resistenza di terra bassa e pieno coordinamento con i dispositivi differenziali, così che il collettore di terra faccia il suo mestiere in modo affidabile anche con masse estranee e con diversi tipi di dispersori; chi potrebbe sostenere il contrario?

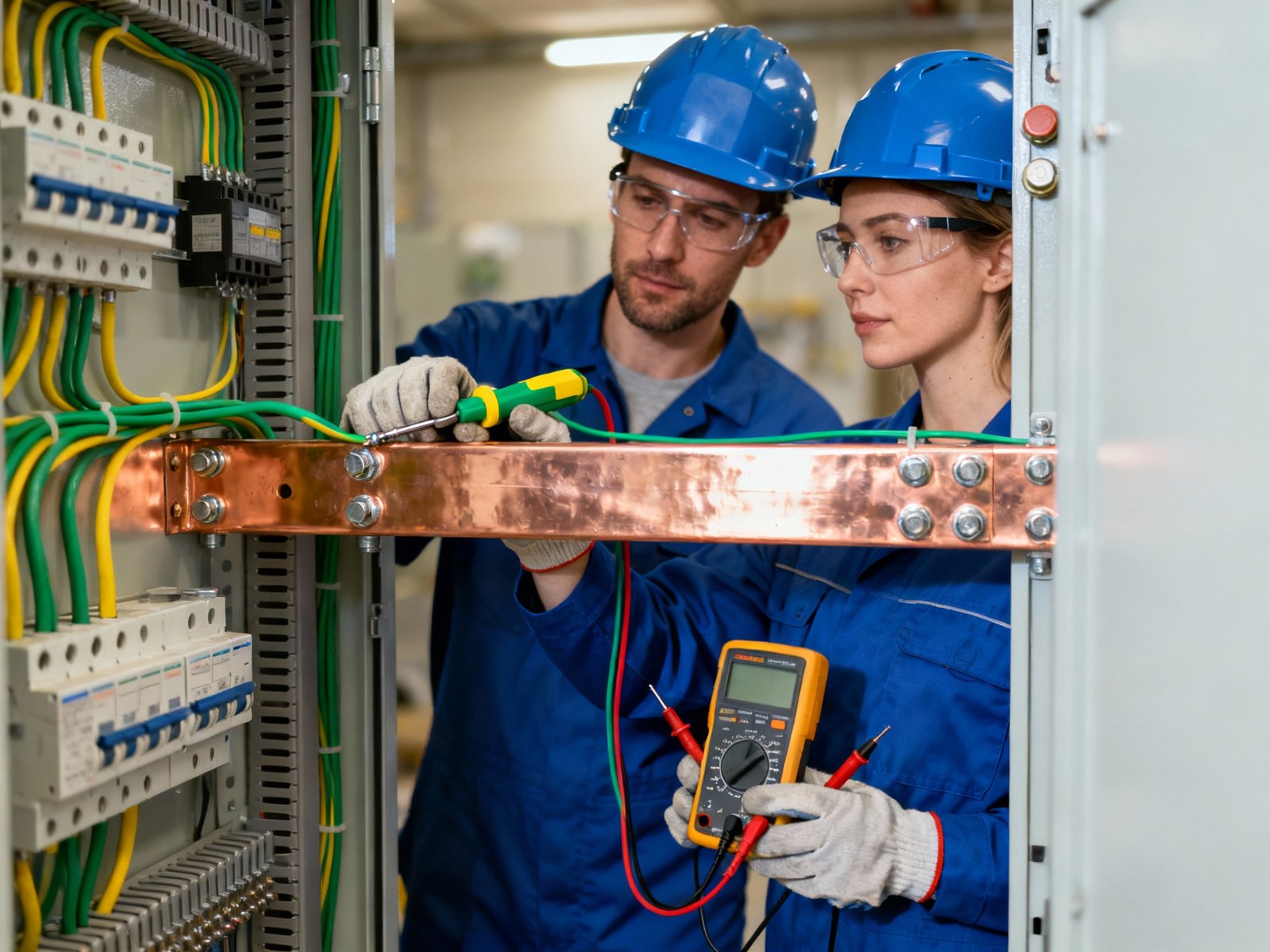

Cos’è il Collettore di Terra e quale funzione svolge
Che cos’è il collettore di terra e qual è la sua funzione? Il collettore di terra, o nodo equipotenziale principale, è il punto unico in cui si serrano tutti i conduttori di protezione, i collegamenti equipotenziali e i conduttori diretti ai dispersori; in pratica, la “centrale di smistamento” della sicurezza, o no? Serve a portare masse e masse estranee allo stesso potenziale, così che in caso di guasto la corrente trovi una via a bassa impedenza verso terra: non è proprio questo il senso della protezione? Un collettore di terra eseguito a regola d’arte riduce le tensioni di contatto e consente l’intervento rapido dell’interruttore differenziale.
Nel contesto dell’impianto di messa a terra, il nodo equipotenziale svolge una funzione doppia: garantire continuità e tracciabilità dei collegamenti e, contemporaneamente, assicurare l’equipotenzialità tra tutte le parti metalliche. Perché è così cruciale? Collegando correttamente il conduttore di protezione (PE) al collettore e questo ai dispersori, si crea un percorso efficace per smaltire la corrente di guasto, riducendo rischi di scossa e danni ad apparecchiature sensibili: non è esattamente ciò che si pretende da un impianto serio?
Cosa succede se manca la messa a terra o se è mal collegata? L’assenza o il cattivo collegamento del collettore di terra può impedire l’apertura del differenziale e lasciare masse metalliche pericolosamente in tensione: vale davvero la pena rischiare? In un impianto domestico, una scocca in tensione con resistenza di terra elevata alza la probabilità di elettrocuzione e di innesco d’incendi: vogliamo davvero affidare la sicurezza al caso? Ecco perché collegamenti equipotenziali e continuità del PE non sono “optional”, ma pilastri della protezione elettrica.
In ogni ambito, dal civile all’industriale, il nodo equipotenziale coordina sicurezza di dispersori, PE e collegamenti principali. Non dovrebbe, quindi, diventare il riferimento unico per misure, verifiche e manutenzioni dell’impianto? Il collettore di terra lo è, senza mezzi termini.
Componenti dell’Impianto di Messa a Terra e Collegamenti
Quali sono i componenti principali di un impianto di terra efficace? Un impianto completo comprende i dispersori nel terreno, il conduttore di terra che li collega al collettore di terra, il conduttore di protezione che serve le masse delle apparecchiature e i collegamenti equipotenziali verso le masse estranee; manca qualcosa all’elenco? Spesso è presente anche un anello di terra perimetrale o corda interrata e, quando serve, scaricatori di sovratensione coordinati con l’impianto di messa a terra. Tutto concorre ad abbassare la resistenza di terra e stabilizzare il potenziale delle masse: chi direbbe il contrario?
I dispersori possono essere picchetti verticali, cordini interrati, piastre o fondazioni armate utilizzate come dispersore naturale. Il collettore di terra è tipicamente una barra o morsettiera identificata e accessibile per ispezioni e misure: non è forse utile poterci mettere mano facilmente? Il PE, ossia il conduttore di protezione, collega le masse di prese, quadri e apparecchi, convogliandole al collettore. I collegamenti equipotenziali principali coinvolgono tubazioni metalliche, strutture e parti conduttive estese, portandole al potenziale del nodo equipotenziale principale: non è un disegno coerente?
Quali elementi devono essere collegati al collettore di terra? Al collettore di terra vanno collegati il conduttore dai dispersori, il PE che ritorna da quadri e prese e i collegamenti equipotenziali verso masse estranee (tubazioni idriche e gas, strutture metalliche, schermature): c’è qualcosa di più logico? Così l’impianto di messa a terra risulta coerente, misurabile e manutenibile, con resistenza di terra sotto controllo e percorsi a bassa impedenza continui.
Quando tutti questi elementi sono coordinati a dovere, il collettore di terra si comporta come uno snodo affidabile. Si ottiene equipotenzialità diffusa e intervento sicuro dei differenziali in caso di guasto: è proprio questo il risultato cercato, no?
Posizionamento e Installazione del Nodo Equipotenziale
In che punto dell’impianto va posizionato il collettore? Il collettore di terra va collocato in posizione facilmente accessibile, preferibilmente vicino al quadro elettrico principale o nel locale tecnico dove arrivano i conduttori: non conviene ridurre al minimo i percorsi? Il nodo equipotenziale principale deve essere chiaramente identificato, con morsetti contrassegnati e spazio per futuri collegamenti equipotenziali. Posizionarlo in prossimità delle linee di alimentazione e dei percorsi verso terra accorcia il conduttore di terra e migliora la qualità dell’impianto di messa a terra: davvero serve aggiungere altro?
Durante l’installazione del nodo equipotenziale servono serraggi corretti, contatti metallici puliti e protetti dalla corrosione: è accettabile trascurare questi dettagli? Il collegamento con i dispersori deve essere continuo e verificabile, idealmente con un punto di disconnessione per misurare la resistenza di terra. Materiali come barre in rame stagnato o ottone aumentano la durabilità del collettore di terra in ambienti umidi o aggressivi: perché complicarsi la vita con soluzioni fragili?
È obbligatorio in quali impianti? Il collettore di terra e l’impianto di messa a terra sono previsti in tutti gli impianti fissi, civili e industriali, oltre che in attività commerciali, sanitarie e ricettive, con precise prescrizioni su continuità dei collegamenti equipotenziali e qualità dei dispersori. Non è forse questa centralizzazione nel nodo equipotenziale a consentire ispezioni periodiche e misure standardizzate con benefici concreti sulla sicurezza?
Un’installazione ordinata del collettore di terra rende leggibili gli schemi e consente di controllare le derivazioni verso PE, tubazioni e strutture: perché creare problemi prevedibili? Ne derivano diagnosi e manutenzione più semplici, con resistenza di terra e continuità del conduttore di protezione mantenute entro i limiti di conformità: non è questo che interessa davvero?
Conduttore di Protezione: Dimensionamento e Sezione Minima
Qual è il ruolo del conduttore di terra e come si dimensiona? Il conduttore di terra collega i dispersori al collettore di terra e, tramite il PE, alle masse delle apparecchiature: non è la spina dorsale del percorso di guasto? Il suo compito è offrire una via a bassa impedenza per far intervenire rapidamente i dispositivi di protezione. Il dimensionamento si basa sulla corrente di guasto presunta e sui tempi di intervento, tenendo conto di materiale e posa: serve altro per capirne la logica? In generale, quando il conduttore di protezione è dello stesso materiale del conduttore di fase, la sezione minima è correlata a quest’ultimo e può essere calcolata con l’equazione adiabatica; in pratica, nei contesti residenziali, il PE spesso ha sezione pari a quella del conduttore di fase entro certe taglie, così da restare compatibile con l’impianto di messa a terra. Non è un criterio ragionevole?
Per il conduttore di terra che collega i dispersori al nodo equipotenziale si adottano sezioni tipicamente superiori rispetto ai rami di PE, considerando percorsi esposti e necessità di robustezza meccanica: può essere altrimenti? In rame si impiegano comunemente sezioni dell’ordine di decine di millimetri quadrati, con adeguate protezioni meccaniche se il percorso è accessibile. L’obiettivo non cambia: permettere al collettore di terra di scaricare senza surriscaldarsi, mantenere bassa la resistenza di terra e preservare la continuità dei collegamenti equipotenziali: non è il minimo sindacale?
Qual è la sezione minima in relazione agli altri conduttori? La sezione minima del conduttore di protezione dipende dalla sezione dei conduttori attivi, dal tipo di posa e dalla protezione dai cortocircuiti; serve davvero aggiungere altro? In molte applicazioni domestiche e terziarie, a parità di materiale, si utilizzano tabelle che correlano la sezione del PE a quella della fase, così che il collettore di terra riceva correnti di guasto sufficienti per attivare il differenziale entro i tempi di sicurezza. Per una scelta informata, tornano utili i principi di base degli impianti elettrici e delle correnti di guasto, verificando la compatibilità con dispersori e criteri di resistenza di terra: non è questo il metodo più solido?
Collegamenti Equipotenziali: Normativa e Masse Estranee
Cosa sono i collegamenti equipotenziali e perché sono obbligatori? I collegamenti equipotenziali uniscono parti metalliche e masse estranee al potenziale del collettore di terra: non è il modo più semplice per neutralizzare differenze pericolose? Così si riducono o annullano le differenze di potenziale che renderebbero rischioso toccare due parti conduttive contemporaneamente. L’equipotenziale principale collega al nodo equipotenziale tubazioni metalliche (acqua, gas, riscaldamento), strutture e schermature; quello supplementare, dove richiesto, integra la protezione in ambienti particolari come i bagni, mantenendo la continuità del conduttore di protezione. L’obbligo nasce dall’esigenza di sicurezza dell’impianto di messa a terra e dal coordinamento con i differenziali: si può davvero discutere?
Quali masse estranee collegare? Vanno connesse al collettore di terra le parti metalliche estese che possono introdurre potenziali esterni, come le tubazioni principali e le strutture metalliche: perché lasciare varchi nella protezione? Questi collegamenti equipotenziali limitano le tensioni pericolose in caso di guasti o fulminazioni. In ambito industriale, la regola si estende a carpenterie, passerelle e involucri metallici estesi. La continuità e la qualità del contatto restano decisive per mantenere bassa la resistenza di terra percepita dalle masse collegate ai dispersori: davvero serve ribadirlo?
Dal punto di vista funzionale, l’equipotenzialità indirizza la corrente di guasto lungo il conduttore di protezione fino al nodo equipotenziale, evitando il passaggio attraverso il corpo umano; non è esattamente ciò che si vuole? In questo modo i differenziali rilevano rapidamente lo squilibrio e disconnettono il circuito. La presenza di masse in elettrotecnica correttamente collegate al collettore di terra è, quindi, determinante per la protezione complessiva dell’impianto di messa a terra: c’è margine per interpretazioni fantasiose?
Resistenza di Terra: Valori Limite e Verifica della Conformità
Qual è il valore massimo tollerato e come ridurlo? La resistenza di terra ammissibile dipende dal sistema di distribuzione e dal coordinamento con i differenziali; si può davvero prescindere da questo? Negli impianti TT, il criterio è Uc ≤ 50 V, cioè RA × IΔn ≤ 50 V. Con un differenziale da 30 mA, il valore teorico massimo di RA è circa 1667 Ω, ma per affidabilità si punta molto più in basso, spesso sotto 100 Ω e, meglio ancora, inferiori se sono presenti scaricatori o impianti estesi: perché accontentarsi di più? Nei sistemi TN la resistenza di terra dell’utente ha un ruolo diverso, ma l’equipotenzialità resta cruciale. Se il valore risulta alto, perché non intervenire? Si aggiungono dispersori in parallelo, si approfondiscono i picchetti, si realizzano anelli interrati e si migliora il terreno con materiali a bassa resistività (bentonite, sali specifici). La progettazione del collettore di terra deve considerare anche la resistività elettrica del suolo: ovvio, no?
Come verificare che l’impianto di terra sia funzionante? La verifica include l’ispezione visiva della continuità fino al nodo equipotenziale, la misura della resistenza di terra con metodo voltamperometrico a 3 poli, il controllo della continuità del conduttore di protezione e la prova dei differenziali: cosa manca a questo elenco? Il punto di disconnessione sul collettore di terra permette di isolare i dispersori durante la misura. Va controllata anche l’efficacia dei collegamenti equipotenziali verso masse estranee, curando serraggi, assenza di ossidi e integrità meccanica: davvero serve temporeggiare?
Quali rischi se la terra manca o è scadente? Un collettore di terra non collegato, o una resistenza di terra eccessiva, può impedire l’intervento del differenziale, esponendo a scosse e possibili incendi: serve altro per convincersi? Valori instabili possono danneggiare anche elettroniche sensibili. Equipotenzialità corretta e coordinamento con i dispositivi di protezione restano imprescindibili. Per un inquadramento sintetico del tema, che cosa offre di meglio se non la voce dedicata su Wikipedia? Perché ignorarla?
In quali impianti è obbligatoria la realizzazione della messa a terra e del collettore? In pratica, tutti gli impianti fissi civili, terziari e industriali richiedono un collettore di terra con collegamenti equipotenziali principali e una rete di dispersori adeguata all’uso: è davvero discutibile? Un impianto di messa a terra efficace è parte integrante della sicurezza elettrica e della conformità dei locali, con resistenza di terra idonea e continuità del conduttore di protezione garantite: cosa potrebbe essere più prioritario?
In sintesi, il collettore di terra è il cuore dell’equipotenzialità: orchestra conduttore di protezione, dispersori e collegamenti equipotenziali per ridurre le tensioni di contatto e far intervenire i differenziali; non è questo ciò che conta davvero? Con un nodo equipotenziale ben posizionato, conduttori dimensionati con criterio e resistenza di terra contenuta, l’impianto di messa a terra risulta affidabile in ogni contesto, dal residenziale all’industriale. Punto: serve aggiungere altro?
