Quando si parla di resistenza terreno, ci si addentra in un territorio di confine estremamente affascinante, un ambito duplice dove le regole dell’ingegneria elettrica si fondono con quelle civili. Per un progettista o un tecnico che opera sul campo, decifrare le caratteristiche nascoste del suolo non è un semplice esercizio tecnico, ma una necessità imperativa per centrare due obiettivi vitali. I traguardi sono garantire l’incolumità delle persone attraverso un sistema di messa a terra efficace e assicurare la stabilità strutturale degli edifici tramite fondazioni solide.
Sebbene il termine possa apparire univoco, esso cela parametri fisici profondamente distinti che richiedono approcci analitici specifici e strumentazioni dedicate. In queste righe intendiamo esplorare la resistenza terreno in ogni sua sfaccettatura, andando a indagare le sottili differenze tra resistività e capacità portante.
Esamineremo le normative di riferimento vigenti nel 2025 e le metodologie pratiche per la misurazione e l’eventuale correzione. Che lo scopo sia disperdere correnti di guasto o sostenere carichi strutturali imponenti, la conoscenza approfondita di ciò che giace nel sottosuolo rimane il punto di partenza imprescindibile per ogni opera ingegneristica che ambisca a definirsi sicura e durevole nel tempo.
Resistività elettrica e proprietà meccaniche: le differenze sostanziali
Per orientarsi correttamente nel complesso mondo delle misurazioni geologiche, è essenziale dissipare fin da subito ogni ambiguità terminologica. Una delle domande più frequenti che emergono riguarda proprio la natura intrinseca di questi parametri: qual è la differenza fondamentale tra la resistenza di terra ($R_E$) e la resistività del terreno ($\rho$)?
La resistività ($\rho$), misurata in ohm per metro ($\Omega m$), va intesa come una proprietà nativa e intrinseca del materiale (il suolo), indicando quanto questo si opponga al passaggio della corrente elettrica in un volume unitario. Al contrario, la resistenza di terra ($R_E$), espressa in Ohm ($\Omega$), rappresenta il valore effettivo di opposizione al passaggio della corrente offerto dal dispersore installato in quello specifico scenario verso il potenziale zero di riferimento.
In termini pratici, mentre la resistività è un dato geologico di partenza che difficilmente possiamo modificare, la resistenza di terra è il risultato concreto del nostro impianto (picchetti, corde, piastre) immerso in quel contesto. Un altro dubbio comune tocca la matematica che governa questi concetti: qual è la formula di base utilizzata per il calcolo teorico della resistenza di terra?
Per un dispersore puntuale, ci affidiamo solitamente a una relazione semplificata come $R \approx \rho / L$, dove $L$ rappresenta la dimensione caratteristica del dispersore. Ciò evidenzia in modo chiaro come la resistenza terreno finale dipenda linearmente dalla resistività specifica del suolo locale. È cruciale non confondere questi parametri puramente elettrici con la resistenza meccanica, che riguarda invece la capacità di carico.
Per chi si occupa di progettazione integrata, comprendere queste distinzioni è fondamentale e spesso richiede servizi di prove elettriche specifici per mappare accuratamente le caratteristiche del sito prima ancora dell’apertura del cantiere.
Fattori che influenzano la conduttività del suolo e i valori tipici
La resistenza terreno non è mai un valore statico, ma oscilla considerevolmente in base alla composizione chimico-fisica del suolo. Quali tipi di terreni presentano tipicamente i valori più alti o più bassi di resistività elettrica? Generalmente, i terreni vegetali, argillosi o limosi offrono una bassa resistività (spesso riscontrabile sotto i 50-100 $\Omega m$) e si rivelano ideali per la messa a terra.
Di contro, terreni sabbiosi secchi, ghiaiosi o matrici rocciose (come granito o calcare) possono presentare valori elevatissimi, capaci di superare anche i 10.000 $\Omega m$. Questa condizione rende decisamente complessa la realizzazione di impianti efficienti. Oltre alla natura litologica, le condizioni ambientali giocano un ruolo determinante nelle fluttuazioni dei valori.
Come influiscono fattori ambientali come l’umidità o la temperatura sulla resistività elettrica del terreno? L’acqua funge da principale veicolo di conduzione ionica nel suolo. All’aumentare dell’umidità, la resistività crolla drasticamente, facilitando il compito del progettista.
Tuttavia, se l’umidità scende sotto una certa soglia (ad esempio durante estati torride), la resistenza terreno tende ad aumentare pericolosamente. Similmente, la temperatura ha un impatto notevole: quando l’acqua nel terreno congela, la resistività subisce un’impennata esponenziale, rischiando di compromettere la sicurezza del sistema proprio quando serve.
In contesti geologici difficili, dove la natura intrinseca del suolo oppone un’alta resistenza, la semplice infissione di picchetti potrebbe non bastare. In questi casi specifici, la progettazione deve prevedere soluzioni che aumentino drasticamente la superficie di contatto. Una soluzione efficace è l’utilizzo di un dispersore di terra a piastra, capace di migliorare significativamente lo scambio elettrico anche in suoli poco conduttivi.
Metodi di misurazione: dal sistema Wenner alle prove in situ
Per ottenere dati affidabili, è necessario operare con rigorosa scientificità utilizzando tecniche standardizzate e riconosciute. Quali sono i metodi principali utilizzati per misurare la resistenza di terra o la resistività? Il metodo più diffuso per determinare la resistività specifica è senza dubbio il metodo Wenner a quattro picchetti.

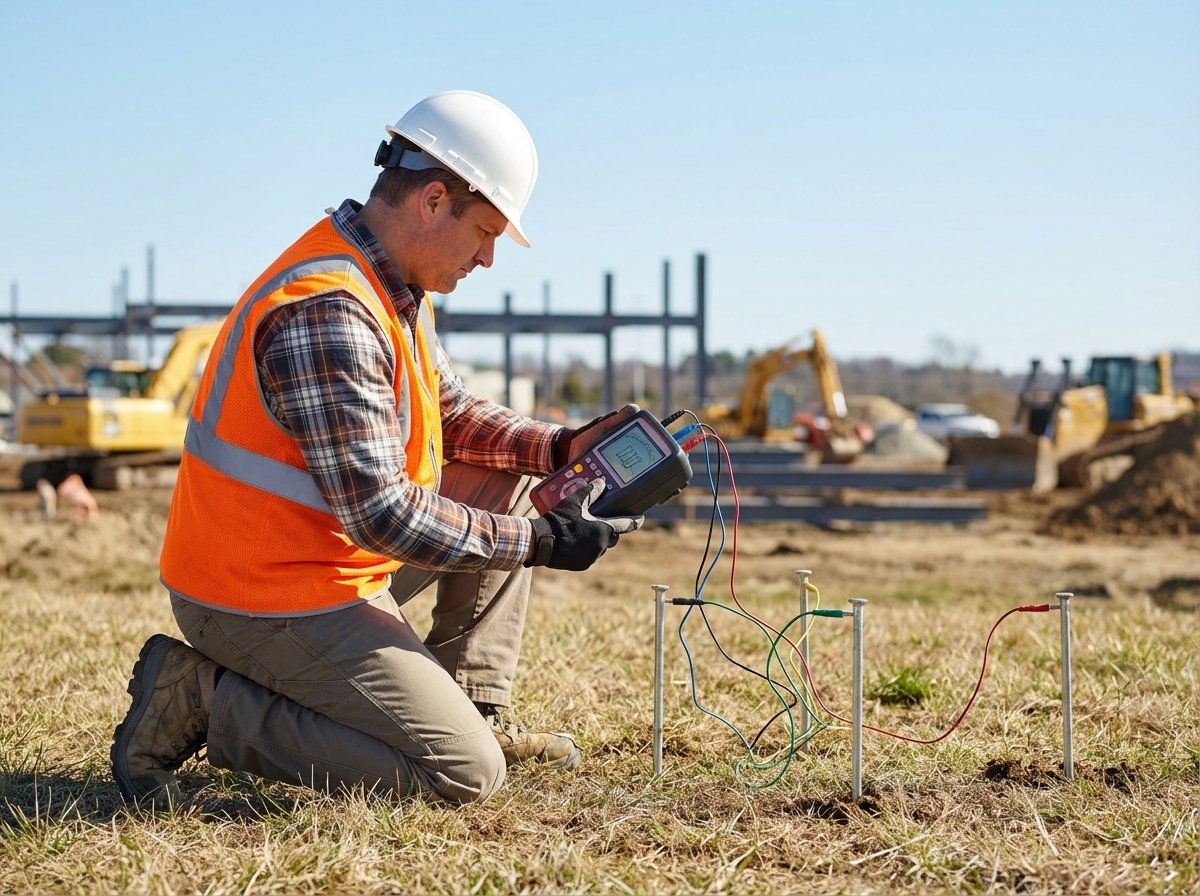

Questa tecnica prevede l’infissione di quattro elettrodi allineati a distanze uguali. Iniettando corrente nei due esterni e misurando la tensione sui due interni, si può calcolare la resistività apparente del suolo a diverse profondità, permettendo così di stratificare il modello del terreno con precisione.
Per quanto riguarda invece la verifica puntuale della resistenza di terra di un impianto esistente, si ricorre spesso al metodo voltamperometrico (noto anche come metodo della caduta di potenziale). Questo processo richiede l’uso di sonde ausiliarie posizionate a distanze calcolate per uscire dalla zona di influenza del dispersore in esame.
La precisione di queste misure è vitale. Un errore nella valutazione della resistenza terreno può portare al mancato intervento delle protezioni differenziali in caso di guasto, esponendo le persone a rischi gravissimi. L’esecuzione corretta di queste prove richiede competenza tecnica e l’uso di apposita strumentazione per la misurazione periodica e precisa.
Strumenti moderni, come georesistivimetri e misuratori di terra avanzati, sono in grado di filtrare le correnti parassite presenti nel terreno, garantendo risultati puliti anche in ambienti industrializzati o urbani densamente popolati. Per approfondire i principi fisici alla base di queste rilevazioni, è sempre utile consultare risorse sulla Legge di Ohm, che regola le relazioni fondamentali tra tensione, corrente e resistenza.
La normativa CEI 64-8 e i limiti per la sicurezza degli impianti
In ambito elettrico, il riferimento normativo principale nel nostro Paese è la norma CEI 64-8, che disciplina ogni aspetto della progettazione, installazione e verifica degli impianti elettrici. Una delle domande chiave per i progettisti è: qual è il valore massimo della resistenza di terra consentito dalla normativa CEI 64-8?
Contrariamente a quanto si credeva in passato (dove si citava spesso il valore generico e quasi magico di 20 Ohm), la norma attuale non fissa un valore unico e inderogabile per tutti. Il limite di resistenza terreno ($R_E$) è strettamente vincolato al coordinamento con il dispositivo di interruzione automatica scelto.
La regola fondamentale è espressa in modo chiaro dalla formula $R_E \le U_L / I_{dn}$, dove $U_L$ è la tensione di contatto limite convenzionale (solitamente 50 V in ambienti ordinari e 25 V in ambienti particolari come cantieri o stalle) e $I_{dn}$ rappresenta la corrente differenziale nominale del dispositivo di protezione. Questo significa che, utilizzando differenziali più sensibili, è possibile tollerare valori di resistenza di terra più elevati, pur mantenendo intatta la sicurezza.
Tuttavia, mantenere una resistenza bassa rimane sempre una buona norma per garantire l’equipotenzialità del sistema. Il rispetto di questi parametri non è solo un obbligo installativo iniziale, ma una condizione che deve essere mantenuta nel tempo. Le procedure di controllo sono regolate da leggi specifiche che impongono verifiche regolari sull’efficienza dell’impianto.
È vitale affidarsi a professionisti qualificati per le normative sulla verifica periodica degli impianti di messa a terra, specialmente nei luoghi di lavoro dove il DPR 462/01 impone scadenze precise per la tutela dei lavoratori. Maggiori dettagli sulle normative tecniche possono essere reperiti consultando le voci relative al Comitato Elettrotecnico Italiano.
Parametri geotecnici: coesione e angolo di attrito nelle fondazioni
Spostando l’attenzione dall’ambito elettrico a quello dell’Ingegneria geotecnica, il concetto di “resistenza” assume un significato prettamente meccanico. In questo contesto, la resistenza terreno si riferisce alla capacità del suolo di sopportare carichi senza cedere o collassare, comunemente definita capacità portante.
Cosa rappresentano i parametri geotecnici di coesione ($c$) e angolo di attrito ($\phi$)? Questi sono i due pilastri della resistenza al taglio del terreno secondo il criterio di Mohr-Coulomb. La coesione ($c$) rappresenta la forza che tiene unite le particelle (fenomeno tipico delle argille), mentre l’angolo di attrito ($\phi$) descrive la resistenza allo scorrimento tra i grani (predominante nelle sabbie e ghiaie).
La determinazione accurata di questi valori è essenziale per il dimensionamento delle fondazioni. Quali prove di laboratorio o in situ vengono eseguite per determinare la resistenza meccanica? Le indagini più comuni includono le prove penetrometriche (CPT o SPT) in sito, che misurano la resistenza alla penetrazione di una punta, e le prove di taglio diretto o triassiali in laboratorio su campioni indisturbati.
Un parametro critico per i terreni coesivi è emerso spesso nelle analisi tecniche: qual è il significato della resistenza non drenata ($c_u$) in una prova di taglio su argille? La $c_u$ indica la resistenza al taglio del terreno in condizioni di carico rapido (come durante un sisma) dove l’acqua non ha tempo di dissiparsi, ed è fondamentale per le verifiche di stabilità a breve termine.
Queste analisi risultano indispensabili non solo per la statica dell’edificio. Esse sono cruciali anche per una corretta analisi per il progetto sismico, dato che la rigidezza e la risposta dinamica del suolo influenzano direttamente l’azione sismica trasmessa alla struttura in elevazione.
Tecniche di intervento per abbassare la resistenza di terra
Tornando all’ambito elettrico, capita frequentemente che i valori misurati non soddisfino i requisiti di sicurezza a causa di un’alta resistività naturale del sito. Quali interventi possono essere impiegati per abbassare un valore di resistenza di terra troppo alto? Le strategie a disposizione sono molteplici e dipendono dalla specificità del luogo.
L’approccio più immediato è l’approfondimento dei picchetti. Spesso gli strati profondi del suolo risultano più umidi e conduttivi rispetto alla superficie, offrendo una via di fuga migliore per la corrente. Se l’approfondimento non dovesse rivelarsi sufficiente o possibile, si può optare per l’estensione orizzontale dell’impianto, creando maglie di terra più ampie o collegando tra loro più dispersori in parallelo.
Un’altra tecnica efficace per migliorare la resistenza terreno locale prevede l’uso di composti chimici o bentonite additivata da versare nel pozzetto o attorno al picchetto. Queste sostanze speciali trattengono l’umidità e aumentano la superficie di contatto conduttiva tra metallo e suolo. Inoltre, è fondamentale collegare l’impianto di terra ai ferri d’armatura delle fondazioni in calcestruzzo (dispersore naturale), che offrono un’ottima conduzione verso terra sfruttando la struttura stessa dell’edificio.
Ogni intervento correttivo deve essere accuratamente progettato per garantire stabilità nel tempo, evitando rigorosamente materiali che possano corrodere troppo rapidamente i dispersori. Una corretta esecuzione prevede l’installazione della presa di terra in pozzetti ispezionabili. Questo permette future manutenzioni e trattamenti del terreno circostante qualora i valori di resistenza dovessero risalire nel corso degli anni o durante le stagioni particolarmente secche.
Conclusione
La resistenza terreno è un parametro complesso che funge da ponte ideale tra la sicurezza elettrica e la stabilità strutturale. Abbiamo visto come la resistività elettrica influenzi direttamente il dimensionamento degli impianti di messa a terra e come le proprietà geotecniche governino la capacità portante delle fondazioni.
Dalle formule teoriche alle misurazioni in campo con il metodo Wenner, fino al rispetto puntuale della normativa CEI 64-8, ogni aspetto richiede un’attenzione specialistica e competente. Comprendere e gestire correttamente questi valori non è solo un semplice adempimento burocratico, ma la chiave di volta per realizzare infrastrutture che siano al contempo sicure, efficienti e pienamente conformi agli standard moderni.
